本儀器適用于測量避雷線直接接地的輸電線路桿塔接地電阻。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量?jī)x內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。

1、型號說明

 2、面板介紹

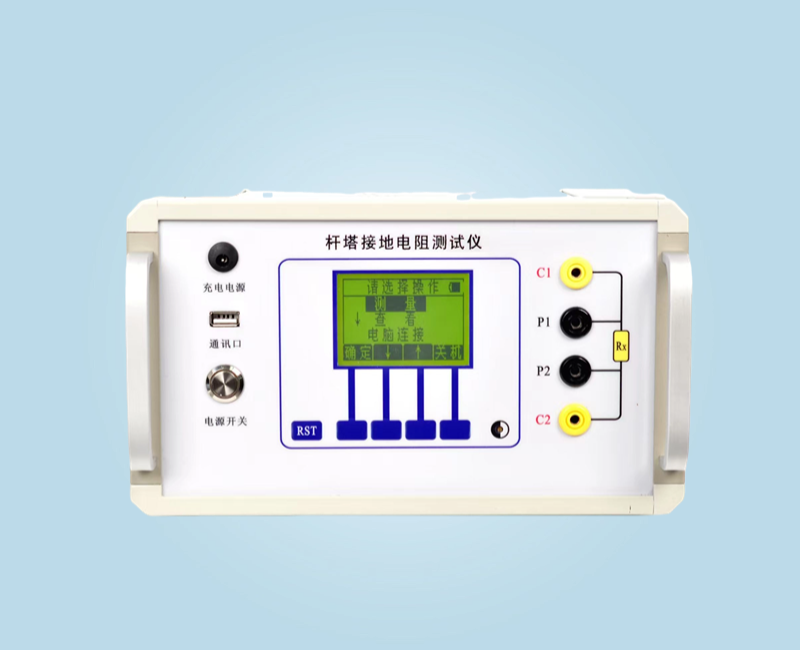

桿塔接地電阻測量?jī)x主機面板結構

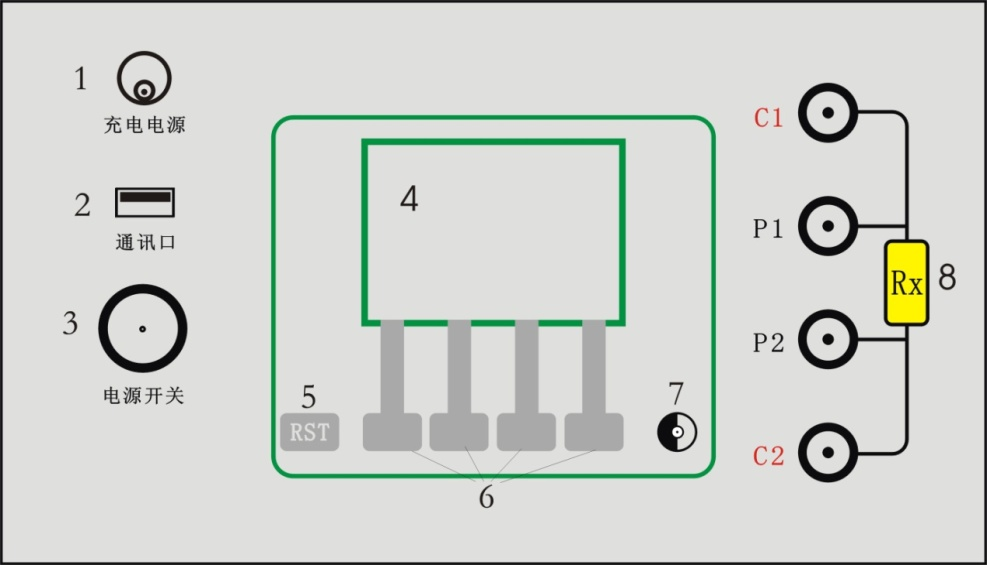

圖 1 面板介紹

1.充電電源插孔---儀器充電時連接充電器

2.USB通訊接口---用來向PC機傳送數據

3.電源開關---開關測量?jī)x的恒流源電源

4.液晶顯示屏---顯示測量數據

5.復位按鈕---按下后系統將回到啟動時的初始狀態

6.操作鍵盤---各按鍵的功能由屏幕上的對應區域名稱決定

7.對比度調節旋鈕---調節LCD顯示屏對比度

8.測試鉗接線端口---連接測量鉗

3、主要參數

測量?jī)x主要技術參數如表1所示：

                                                         表1 主要參數

4、主要特點

1. 測量時無需放線，降低現場測量的勞動強度 。

2. 電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點 。

3. LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析 。

4. 內部電路選用高精度元器件，性能穩定 。

5. 測量準確，所測值可認為是實際桿塔接地電阻值 。

6. 測量?jī)x具備數據存儲和查看功能 。

7. 若本儀器在5分鐘內無任何操作，進入節電模式自動關機。

8. 外殼采用特殊材料，機械強度高，具有一定抗震防摔能力 。
